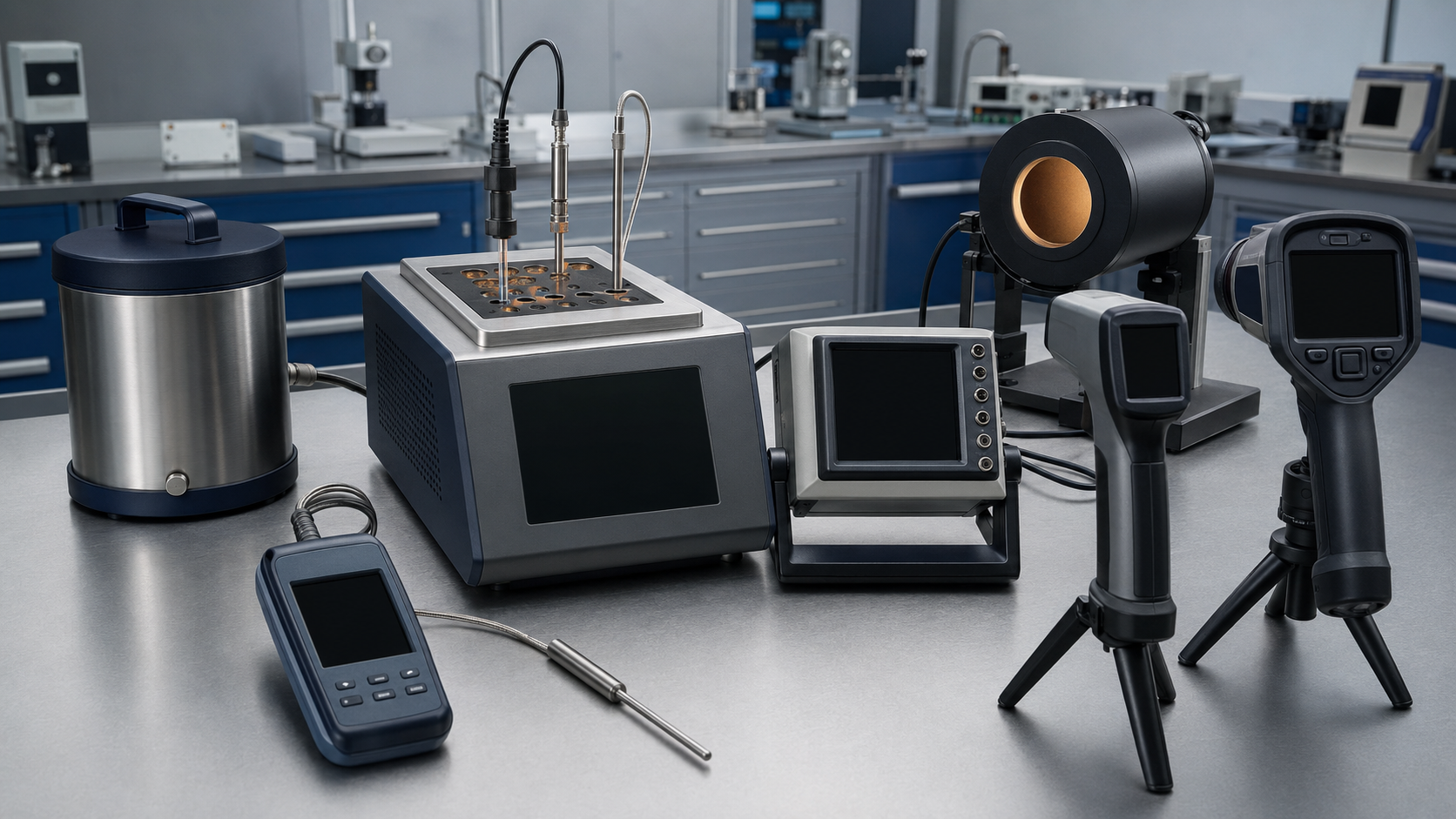

Поверка теплотехнических и температурных средств измерений в Самаре

Чтобы рассчитать стоимость и срок поверки, отправьте нам перечень приборов. Для каждой позиции желательно указать наименование, тип и модель, заводской номер, диапазон измерений, допускаемую погрешность или класс точности, тип датчика, состав комплекта и дату окончания действующей поверки. Для пирометров и тепловизоров дополнительно важны спектральный диапазон и температурный диапазон, а для преобразователей — вид входного сигнала, выходной сигнал и схема подключения.

Мы организуем поверку теплотехнических и температурных средств измерений: проверяем исходные данные, уточняем техническую возможность по конкретной модификации, согласовываем исполнителя, принимаем оборудование, контролируем прохождение процедуры и комплект документов. Термометры, термопары, пирометры, тепловизоры и измерительные преобразователи поверяются по разным методикам, поэтому окончательный расчёт готовим после идентификации приборов.

Какие приборы относятся к температурным средствам измерений

Температура контролируется в технологических процессах, энергетике, лабораториях, на пищевых и фармацевтических производствах, в системах отопления и вентиляции, при хранении продукции и проведении испытаний. Ошибка измерения может привести к нарушению режима, искажению результатов контроля, снижению качества продукции или неправильной работе автоматики.

В это направление входят:

• электронные и цифровые термометры;

• контактные и погружные термометры;

• жидкостные и биметаллические термометры;

• термометры сопротивления;

• термопары и термоэлектрические преобразователи;

• датчики и измерительные преобразователи температуры;

• инфракрасные термометры и пирометры;

• тепловизоры с измерительным температурным каналом;

• регуляторы, измерители и регистраторы температуры;

• термоиндикаторы;

• калибраторы температуры;

• измерительные каналы, включающие датчик, линию связи и вторичный прибор;

• отдельные теплотехнические приборы, если для них предусмотрена поверка температуры или связанных параметров.

Одинаковое бытовое название прибора не означает одинаковую процедуру. Для поверки важны точный тип, модификация, сведения об утверждённом типе, принцип действия, диапазон, погрешность и методика поверки.

Что подтверждает поверка

Поверка подтверждает соответствие средства измерений установленным метрологическим требованиям. Для приборов, применяемых в сфере государственного регулирования обеспечения единства измерений, учитываются требования Федерального закона № 102-ФЗ, сведения об утверждённом типе и методика поверки конкретного СИ.

Поверка не является ремонтом или настройкой. Если прибор не включается, имеет повреждённый зонд, нестабильные показания, обрыв кабеля либо неисправный разъём, сначала может потребоваться диагностика. Регулировка и повторная поверка после ремонта согласовываются отдельно.

Калибровка решает другую задачу — определяет фактические метрологические характеристики прибора. Она не заменяет обязательную поверку, когда средство измерений применяется в регулируемой сфере. Если назначение оборудования неочевидно, мы уточняем условия эксплуатации и помогаем определить корректный вид метрологических работ.

Какие характеристики проверяют

Состав операций устанавливается методикой поверки конкретного типа СИ. В зависимости от конструкции прибора могут проверяться:

• внешний вид, комплектность и идентификационные данные;

• работоспособность органов управления и индикации;

• диапазон измерений;

• абсолютная или приведённая погрешность;

• стабильность показаний в контрольных точках;

• электрическое сопротивление чувствительного элемента;

• термоэлектродвижущая сила термопары;

• соответствие входного и выходного сигналов преобразователя;

• погрешность измерительного канала в комплекте;

• температурный канал пирометра или тепловизора;

• дополнительные характеристики, предусмотренные описанием типа и методикой.

Контрольные точки, время выдержки, требования к погружению зонда, эталонные средства и допустимые отклонения определяются документацией. Поэтому приборы с похожим диапазоном могут отличаться по трудоёмкости и стоимости поверки.

Поверка электронных, цифровых и контактных термометров

Электронный термометр может состоять из индикаторного блока и встроенного либо съёмного датчика. Поверка проводится для того состава, в котором средство измерений описано в документации. Если к одному блоку подключаются несколько зондов, необходимо заранее уточнить, входят ли они в комплект и должны ли поверяться совместно.

Для расчёта сообщите:

• диапазон измерений;

• допускаемую погрешность;

• количество каналов;

• тип и количество зондов;

• длину и диаметр погружаемой части;

• вид разъёма;

• наличие кабеля, блока питания и программного обеспечения;

• условия применения прибора.

Зонд должен быть чистым, без деформаций и следов разрушения оболочки. Сильный изгиб, повреждение кабеля или нештатное соединение могут влиять на результат и препятствовать проведению работ.

Поверка жидкостных и биметаллических термометров

Жидкостные термометры сравниваются с эталонными средствами в установленных температурных точках. До передачи необходимо проверить целостность оболочки и отсутствие разрыва столбика жидкости. Приборы с повреждённой шкалой, плохо различимыми отметками или нарушенной герметичностью могут быть непригодны к поверке.

Для биметаллического термометра важны диапазон, класс точности, диаметр корпуса, длина погружной части, резьба, расположение штуцера и наличие защитной гильзы. Если прибор установлен в оборудование, заранее уточните возможность демонтажа без повреждения чувствительного элемента.

Поверка термометров сопротивления, термопар и термопреобразователей

Термометр сопротивления изменяет электрическое сопротивление чувствительного элемента в зависимости от температуры. Термопара формирует термоэлектрический сигнал, а преобразователь температуры может выдавать унифицированный токовый, напряженческий или цифровой сигнал. Эти различия определяют схему подключения и применяемое эталонное оборудование.

В заявке укажите:

• тип чувствительного элемента или номинальную статическую характеристику;

• рабочий диапазон;

• количество проводов и схему подключения;

• длину кабеля и погружной части;

• диаметр защитной арматуры;

• тип разъёма;

• выходной сигнал;

• напряжение питания;

• наличие головки, гильзы, преобразователя или вторичного прибора;

• исполнение по взрывозащите, если оно предусмотрено.

Не следует разбирать комплект без проверки документации. Если датчик, преобразователь и вторичный прибор образуют единое средство измерений или измерительный канал, раздельная поверка отдельных компонентов может не соответствовать методике.

Поверка пирометров и инфракрасных термометров

Пирометры измеряют температуру бесконтактно по тепловому излучению объекта. При поверке используется источник излучения с известной температурой и характеристиками. На результат влияют диапазон, спектральная чувствительность, оптическое разрешение, размер измерительного пятна, установленный коэффициент излучения и расстояние до источника.

Перед передачей проверьте чистоту оптики и исправность питания. Не следует самостоятельно вскрывать корпус или протирать объектив агрессивными составами. Если у прибора есть особые настройки, режимы или программное обеспечение, укажите их в заявке и приложите инструкцию.

Поверка тепловизоров

Для поверки тепловизора важен именно измерительный температурный канал. Наличие изображения само по себе не подтверждает точность измерения температуры. Прибор сравнивается с эталонным источником излучения в точках и режимах, предусмотренных методикой.

Для расчёта нужны:

• модель и заводской номер;

• температурный диапазон;

• погрешность;

• спектральный диапазон;

• сведения об объективе;

• комплект аккумуляторов и зарядное устройство;

• программное обеспечение и кабель, если они необходимы;

• данные о дополнительных объективах или внешних датчиках.

Прибор передают с заряженным аккумулятором и штатными принадлежностями. Защитное окно, загрязнённая оптика, нештатный объектив или повреждение матрицы могут повлиять на возможность и результат работ.

Регуляторы, измерители и измерительные каналы температуры

Регулятор или измерительный канал может включать первичный датчик, преобразователь, линию связи, вторичный прибор и программную часть. Для таких систем важно определить, что именно указано в описании типа: отдельный компонент, комплект или канал целиком.

До расчёта желательно предоставить схему, перечень компонентов, типы входных и выходных сигналов, диапазоны, руководство по эксплуатации и сведения о программном обеспечении. Если оборудование стационарное и демонтировать его нельзя, отдельно оцениваем возможность работ на месте.

Как подготовить оборудование

Перед передачей на поверку приборы должны быть чистыми, комплектными и безопасными для приёмки. Необходимо удалить производственные загрязнения с зондов и корпусов, не повреждая чувствительные элементы и оптику.

Вместе с прибором могут потребоваться:

• паспорт или руководство по эксплуатации;

• сведения о предыдущей поверке;

• зонд, датчик или комплект преобразователей;

• кабель, блок питания и зарядное устройство;

• ответная часть разъёма;

• защитная гильза;

• программное обеспечение и интерфейсный адаптер;

• документы на измерительный канал;

• транспортировочный кейс.

Если прибор работал в агрессивной, токсичной, пищевой, медицинской или другой специальной среде, сообщите об этом заранее. Условия очистки и безопасной приёмки согласовываются до отправки.

Как мы организуем поверку

Анализируем заявку

Проверяем наименование, модель, диапазон, погрешность, тип датчика и состав комплекта. При необходимости запрашиваем фотографии маркировки, паспорт или описание типа.

Подтверждаем техническую возможность

Определяем применимую методику и проверяем, возможно ли обеспечить требуемые температурные точки, стабильность среды, глубину погружения, точность эталонов и подключение прибора. Также уточняем область аккредитации непосредственного исполнителя поверки.

Согласовываем расчёт

Формируем предложение с учётом количества приборов, диапазонов, комплектности, срочности и дополнительных требований. Если часть позиций требует другого исполнителя или отдельного формата работ, сообщаем об этом заранее.

Принимаем оборудование

Сверяем маркировку, заводские номера и комплектность. Видимые повреждения, отсутствие зонда, кабеля или других обязательных принадлежностей фиксируем до начала работ.

Контролируем проведение поверки

Непосредственный исполнитель выполняет операции по методике конкретного типа СИ. Прибор сравнивается с применимыми эталонными средствами в установленных точках диапазона.

Проверяем результат

После завершения контролируем статус каждой позиции, комплект документов и возврат оборудования. При положительном результате проверяем наличие сведений во ФГИС «Аршин». По приборам с отрицательным результатом отдельно согласовываем дальнейшие действия.

Поверка в лаборатории или на объекте

Большинство переносных термометров, пирометров и тепловизоров удобно передавать в лабораторию. Стационарные установки позволяют поддерживать стабильные условия, использовать термостаты, сухоблочные калибраторы, эталонные термометры и излучатели.

Работы на территории заказчика могут рассматриваться для стационарных датчиков, измерительных каналов или большой партии оборудования. Возможность зависит от методики, диапазона, требуемой точности, наличия переносных эталонов, условий помещения и доступности точек подключения.

Если прибор нельзя демонтировать, пришлите схему канала, фотографии места установки, перечень компонентов, диапазоны и требования пропускного режима. После анализа мы сообщим, можно ли организовать работы на месте или потребуется демонтаж.

Результаты поверки и ФГИС «Аршин»

Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений непосредственным исполнителем. Для применения прибора важен результат, опубликованный во ФГИС «Аршин».

Если дополнительно требуется свидетельство о поверке, отметка в паспорте, протокол или другой бумажный документ, укажите это при оформлении заказа. Состав документов зависит от процедуры, методики и согласованных условий. Мы сверяем идентификационные данные приборов и помогаем устранить обнаруженные расхождения до завершения заказа.

Если прибор не прошёл поверку

Причиной отрицательного результата могут быть превышение допускаемой погрешности, нестабильность показаний, повреждение чувствительного элемента, обрыв кабеля, загрязнение оптики, неисправность электроники или нарушение характеристик измерительного канала.

В зависимости от состояния оборудования возможны:

• диагностика;

• ремонт или замена датчика;

• регулировка, если она предусмотрена конструкцией;

• повторная поверка после восстановления;

• перевод в другой режим применения, если это допустимо;

• замена или вывод прибора из эксплуатации.

Ремонт, настройка и повторная поверка не включаются в первоначальную стоимость автоматически. Мы согласовываем дополнительные работы до их выполнения.

От чего зависят стоимость и сроки

Цена поверки температурных средств измерений определяется после проверки модели и состава комплекта. На расчёт влияют:

• принцип действия прибора;

• диапазон и требуемая точность;

• количество каналов и датчиков;

• число поверочных точек;

• длина и диаметр погружаемой части;

• вид входного и выходного сигнала;

• необходимость поверки комплекта или измерительного канала;

• наличие сменных объективов, зондов и принадлежностей;

• техническое состояние;

• количество однотипных приборов;

• необходимость доставки или выезда;

• требуемый комплект документов.

Срок зависит от состава партии, диапазона, технической возможности, загрузки исполнителя и состояния оборудования. Если поверка нужна к определённой дате, укажите её в заявке — мы оценим возможность до приёмки.

Поверка партии температурных приборов

Для нескольких подразделений или большой партии удобнее подготовить единый реестр. Мы можем сгруппировать оборудование по видам и диапазонам, сверить заводские номера, зафиксировать комплектность и вести статус каждой позиции.

Такой подход позволяет:

• заранее выявить недостающие данные;

• не смешивать датчики, индикаторы и комплектные каналы;

• разделить оборудование на партии без одновременной остановки всех участков;

• контролировать передачу и возврат каждого прибора;

• собрать реквизиты результатов в одном реестре;

• планировать следующие даты поверки.

Частые вопросы

Какие температурные приборы можно поверить?

Возможность определяется по типу, модификации, диапазону, погрешности и методике поверки. Пришлите фотографию маркировки или паспорт — мы проверим конкретный прибор.

Можно поверить термометр без паспорта?

Иногда прибор удаётся идентифицировать по маркировке и сведениям в реестре. Если данных недостаточно либо методика требует документацию или принадлежности, паспорт понадобится.

Нужно передавать электронный термометр вместе с зондом?

Если блок и зонд образуют единый комплект, их передают вместе. Для сменных датчиков состав поверяемого комплекта определяем по описанию типа и методике.

Поверяете ли вы термопары?

Да, заявки на поверку термопар и термоэлектрических преобразователей принимаем. До расчёта уточняем тип, диапазон, длину, диаметр, разъём и конструкцию.

Можно поверить только датчик без вторичного прибора?

Это зависит от того, зарегистрирован ли датчик как отдельное средство измерений или входит в комплектный измерительный канал. Состав поверки определяем по документации.

Чем поверка пирометра отличается от поверки контактного термометра?

Пирометр сравнивается с эталонным источником теплового излучения, а контактный прибор — в температурной среде с эталонным термометром. Методики и требования к условиям различаются.

Поверка тепловизора проверяет качество изображения?

Главная метрологическая задача — проверить измерительный температурный канал. Состояние изображения и матрицы может оцениваться в объёме, предусмотренном методикой, но поверка не является полной технической диагностикой тепловизора.

Калибровка может заменить поверку?

Нет, если прибор применяется в сфере государственного регулирования и для него обязательна поверка. Калибровка определяет фактические характеристики и решает другую задачу.

Что делать, если датчик показывает нестабильно?

До поверки может потребоваться диагностика кабеля, разъёма, чувствительного элемента и электроники. Неисправность может привести к отрицательному результату или сделать проведение поверки невозможным.

Выдаётся ли бумажное свидетельство?

Сведения о результате вносятся во ФГИС «Аршин». Если дополнительно нужен бумажный документ или отметка в паспорте, укажите это в заявке до начала работ.

Можно передать приборы разных типов одним заказом?

Да. Пришлите общий реестр с термометрами, датчиками, пирометрами, тепловизорами и вторичными приборами. Мы самостоятельно сгруппируем позиции и предложим порядок работы.

Заказать поверку температурных средств измерений

Отправьте перечень оборудования, фотографии маркировки или паспорта и желаемый срок. Мы проверим техническую возможность, уточним недостающие данные и подготовим расчёт поверки теплотехнических и температурных средств измерений в Самаре.

Если в перечне есть приборы разных типов и диапазонов, не нужно разделять их на несколько обращений. Пришлите один реестр — мы сгруппируем позиции по методикам и исполнителям.
